Que hàn UL81

Tiêu chuẩn: DIN E 10 - UM - 70 GR ZC

Thành phần hóa học (%):

C: ~ 4,8; Si: ~ 0,7; Mn: ~ 0,5; Cr: ~ 38; B: ~ 3,0

Đặc tín cơ học:

- Độ cứng: 68 ~ 70HRC

- Độ cứng tại nhiệt độ 600°C: ~ 64HRC

- Độ cứng tại nhiệt độ 800°C: ~ 58HRC

Mô tả:

- Que hàn SUPER STANHARD UL 81 sử dụng để hàn bề mặt cứng chịu mòn khốc liệt nói chung, hợp kim Cacbit-boron chống mài mòn cực độ có độ cứng lớn hơn 65HRC ngay ở lớp hàn thứ nhất.

- Que hàn UL 81 là que hàn hợp kim siêu cứng, rất thích hợp cho các ứng dụng ăn mòn & chịu mài mòn nghiêm trọng, đặc biệt là khả năng chịu mài mòn duy trì được ở điều kiện nhiệt độ cao.

- Que hàn UL81 có thành phần hợp kim siêu cứng sánh ngang với kim cương có hiệu suất đắp 240%, cho khả năng chống mài mòn vượt trội trong các ứng dụng mài mòn kim loại với đất dưới điều kiện làm việc khắc nghiệt, đảm bảo tuổi thọ làm việc chống mài mòn cục kỳ tốt.

Đặc tính nổi bật:

- Độ cứng lớp đắp đầu tiên cao nhất > 65 HRC và lên đến 70 HRC

- Lớp đắp duy trì khả năng chống mòn tốt ngay cả ở nhiệt độ cao đến 800°C.

- Sử dụng công thức siêu hợp kim bản quyền của hãng Kjellberg (Đức)

- Cacbit borôn độ cứng ngang kim cương trong ma trận Austenit cứng.

- Cac-bit C-Cr mật độ cực cao hỗ trợ cac-bit B4C cho khả năng chống mòn và mài mòn vượt trội.

- Khả năng chịu mòn của kim loại mối hàn ngang với Vonfram-cacbit với chi phí thấp.

Ứng dụng:

- Với các thiết bị băng tải rung, lưới sàng, máy nghiền thiêu kết, cánh trục vít tải, trục vít đùn gạch, hàm máy nghiền & côn nghiền, v.v…

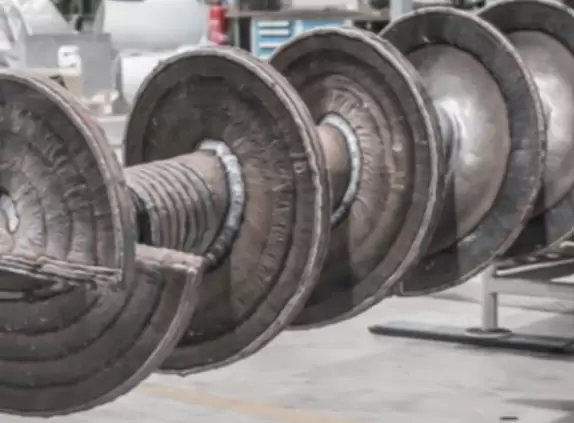

Hàn chống mòn cánh vít tải nhà máy Xi măng, Nhiệt điện

- Các ứng dụng mài mòn & xói mòn khắc nghiệt.

- Hàn đắp tạo bề mặt cứng ở tất cả các bộ phận chịu mài mòn cao, nhiệt độ cao & va đập thấp; nhà máy thiêu kết, nhà máy thép, lò luyện cốc, khai thác than, khai thác mỏ, v.v…

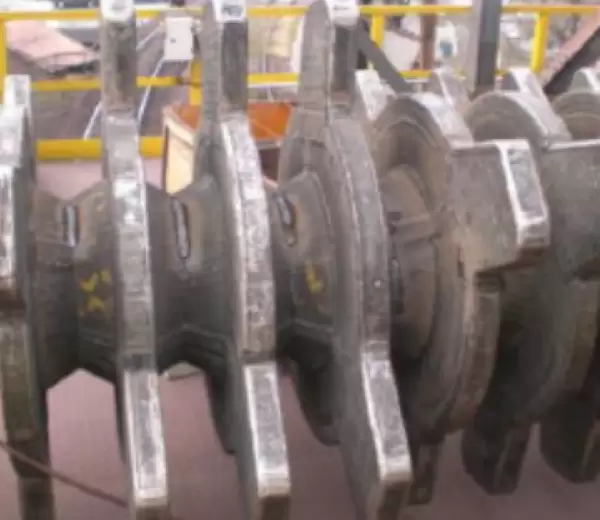

Hàn chống mòn roto thiêu kết nhà máy thép

Hướng dẫn sử dụng Que hàn UL 81:

- Chuẩn bị bề mặt hàn

- Làm sạch dầu mỡ, bụi bẩn và gỉ sét trên chi tiết.

- Với chi tiết đã phủ cứng, cần mài sơ để tăng độ bám.

- Điều kiện hàn

- Dòng hàn: Sử dụng dòng điện một chiều (DC+) để đạt độ ngấu tốt.

- Góc hàn: Giữ góc nghiêng khoảng 70–80° để hồ quang ổn định.

- Nhiệt độ: UL 81 chịu được nhiệt độ cao, nhưng nên hàn ở điều kiện khô ráo để tránh rỗ khí.

Khuyến cáo & một số lưu ý khi hàn:

- Để tránh các vết nứt, gia nhiệt trước lên đến min.500°C, làm nguội chậm sau khi hàn.

- Sấy que hàn 300 ÷ 350°C trong khoảng 02 giờ

- Phục hồi cánh trộn cát, trục đùn trấu, con lăn phủ gốm trong máy nghiền xi măng.

- Hàn phủ cứng tấm lót bàn nghiền than, tấm lót con lăn trong ngành xi măng, nhiệt điện, khai thác khoáng sản.

- Độ cứng lớp hàn đạt 65 ~ 70 HRC, khả năng chịu mài mòn gấp 5 ~ 7 lần so với que hàn Crôm-cacbit thông thường.

Lưu ý khi hàn:

- Hàn lớp mỏng trước, sau đó phủ dần để tránh nứt.

- Không nên hàn quá dày trong một lần vì lớp hợp kim siêu cứng dễ bị nứt do co ngót.

- Sau khi hàn xong, để nguội tự nhiên, không làm lạnh đột ngột.

Cách bảo quản que hàn UL 81:

- Bảo quản nơi khô ráo, thoáng mát: Tránh ẩm ướt vì độ ẩm có thể làm que hàn hút nước, gây rỗ khí khi hàn.

- Tránh ánh nắng trực tiếp và nhiệt độ cao: Nhiệt độ quá cao có thể ảnh hưởng đến lớp thuốc bọc ngoài que hàn.

- Để que hàn trong hộp kín hoặc túi chống ẩm: Sử dụng túi hút ẩm hoặc hộp chuyên dụng để giữ chất lượng ổn định.

- Không để gần hóa chất ăn mòn: Axit, kiềm hoặc dung môi có thể làm hỏng lớp bọc ngoài.

- Sắp xếp gọn gàng, tránh va đập: Que hàn dễ gãy nếu bị va chạm mạnh.

* Kết luận:

- Que hàn SUPER STANHARD UL 81 là giải pháp tối ưu cho các chi tiết chịu mài mòn khốc liệt trong công nghiệp nặng.

- Bảo quản đúng cách và tuân thủ hướng dẫn sử dụng sẽ giúp sản phẩm phát huy tối đa độ bền, chống mài mòn và tiết kiệm chi phí bảo trì.

* Liên hệ: 0904512389
